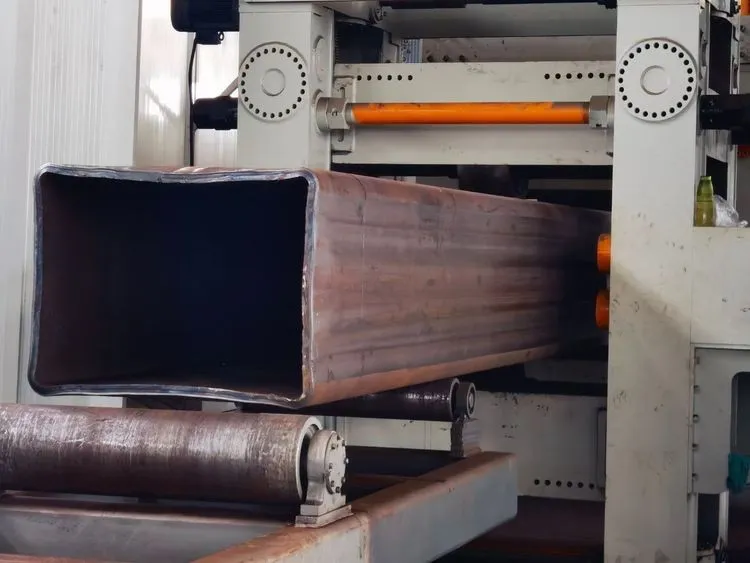

BS EN 10210 за горещо завършени структурни кухи профили
BS EN 10210 за горещо завършени конструкциикухи профилиот не{0}}легирани и дребнозърнести стомани.
Тази част от този европейски стандарт определя техническите условия за доставка на горещо завършени кухи профили на кръгли,квадрат, правоъгъленили елипсовидни форми и се прилага за кухи профили, оформени горещо, с или без последваща топлинна обработка, или оформени студено с последваща топлинна обработка за получаване
еквивалентни металургични условия на тези, получени в горещо формования продукт.
|
Химичен състав за горещо завършено кръгло кухо сечение |
|
|
Химичен състав – черпаков анализ |
|
|
Горещо завършена кръгла куха секция |
|
|
Спецификация |
EN10210 S355J2H Част 1: 2006 г |
|
% макс |
|
|
Въглерод |
0.22 |
|
Силиций |
0.55 |
|
Манган |
1.60 |
|
Сяра |
0.030 |
|
Фосфор |
0.030 |
|
Въглероден еквивалент (CEV) мат T По-малко или равно на 16 mm |
0.45 |
|
Тип дезоксидация |
Напълно мъртва стомана |
|
Механични свойства за горещо завършено кръгло кухо сечение |
|
|
Спецификация |
EN10210 S355J2H Част 1: 2006 г |
|
Якост на опън Rm N/mm2: 3 По-малко или равно на T По-малко или равно на 100 mm |
470 – 630 |
|
Граница на провлачване ReH Min, N/mm2: T По-малко или равно на 16 mm |
355 |
|
Минимално удължение % T По-малко или равно на 40 mm при габаритна дължина 5,65. √S0 |
22 |
|
Свойства на удара Минимална Ave енергия (J) при -20 градуса |
27 |
|
Допустими отклонения на размерите EN10210: 2006, част 2 |
||
|
Квадратна/Правоъгълна |
Кръгли/Овали |
|
|
Външен размер (DB и H) |
±1% с мин. ±0,5 мм |
Кръгла ±1% с мин. ±0,5 mm и максимум ±10 мм |
|
Дебелина (T) |
-10% Забележка. Положително отклонение, ограничено от толерантност към масата |
-10% Забележка. Положително отклонение, ограничено от толерантност към масата |
|
Правоъгълност на страната |
90 градуса ±1 градус |
- |
|
Външен ъглов профил |
2T макс. на всеки ъгъл* (EN10210 има 3T max). |
- |
|
Вдлъбнатост/изпъкналост (x) |
±1% от страната, измерена независимо от допустимото отклонение на външното измерение |
- |
|
Завъртане (V) |
2 мм плюс 0,5 мм/м макс. Секцията се поставя върху равна повърхност, като единият край се държи хоризонтално. В другия край се взема разликата във височината на двата долни ъгъла. |
– |
|
Маса (M) |
±6% върху индивидуалните дължини |
±6% върху индивидуалните дължини |
|
Прямост |
Макс. 0,2% от общата дължина и 3 mm на всеки 1 m дължина |
Максимум 0,2% от общата дължина и 3 mm на всеки 1 m дължина. (Разрешеният толеранс е два пъти по-голям от стойността за Х<250) |
|
Дължина |
+150 мм/-0 мм |
+150 мм/-0 мм |
* Изключва RHS 250 x 200, което е максимум 3T на всеки ъгъл в съответствие с EN10210
|
EN10210 CHS-Кръгли кухи профили – дължина и допустими отклонения |
||||
|
Външен диаметър |
Заварени |
|||
|
мм |
Дебелина мм |
Стандартна мелница дължини m |
Специална мелница дължини m* |
Толерантност мм |
|
21.3 – 42.4 |
Всички |
6.0, 6.4, 7.5 |
5.4 – 7.5 |
+150-0 |
|
48.3 |
Всички |
6.0, 6.4, 7.5 & 10.0 |
5.4 – 14.6 |
+150-0 |
|
60.3 – 114.3 |
Всички |
6.0, 6.4, 7.5 & 10.0 |
5.0 – 14.6 |
+150-0 |
|
139.7 |
Всички |
7.5 & 10.0 |
6.0 – 14.5 |
+150-0 |
|
168.3 – 193.7 |
Всички |
7.5, 10.0 & 12.0 |
6.0 – 14.6 |
+150-0 |
|
219.1 – 508.0 |
Всички |
10.0 & 12.0 |
6.0 – 14.6 |
+150-0 |
