Tianjin Brisk Metalwork Co., Ltdе един от производителите на кухи профили от мека стомана ST 37 в Китай. Нашите продукти се изнасят главно за Близкия изток, Югоизточна Азия, Европа, Нова Зеландия и други региони. Ако искате да научите повече за нашите продукти, не се колебайте да се свържете с нас и да изпратите своя списък с покупки.

ПРОИЗВОДСТВО

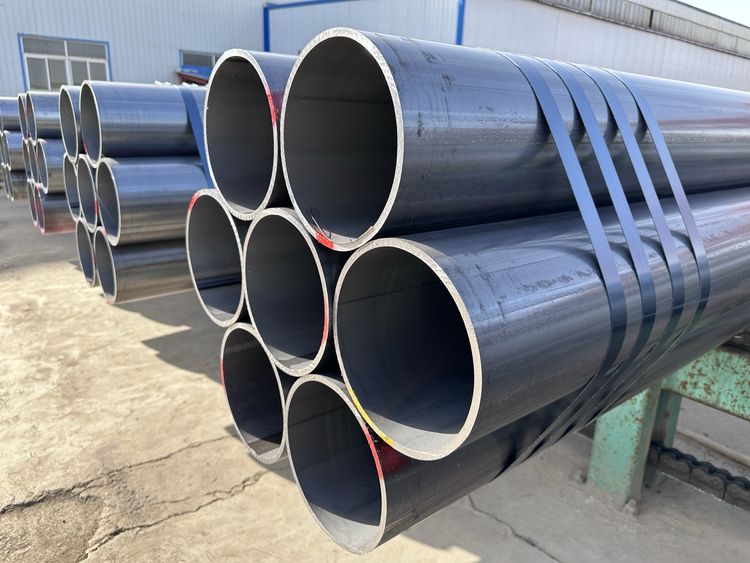

ERW куха секция

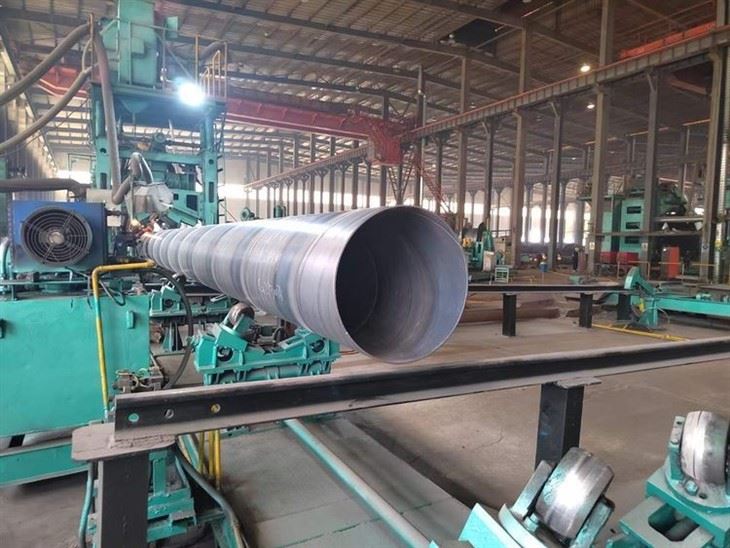

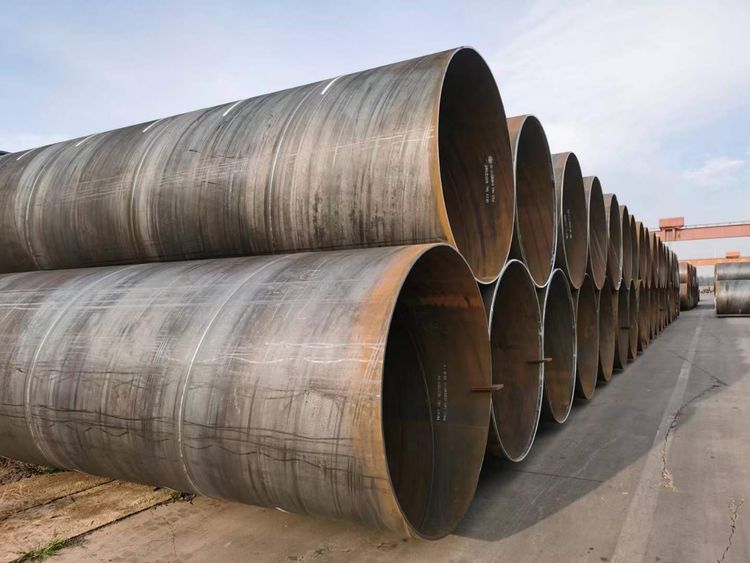

sSAW куха секция

SMLS куха секция

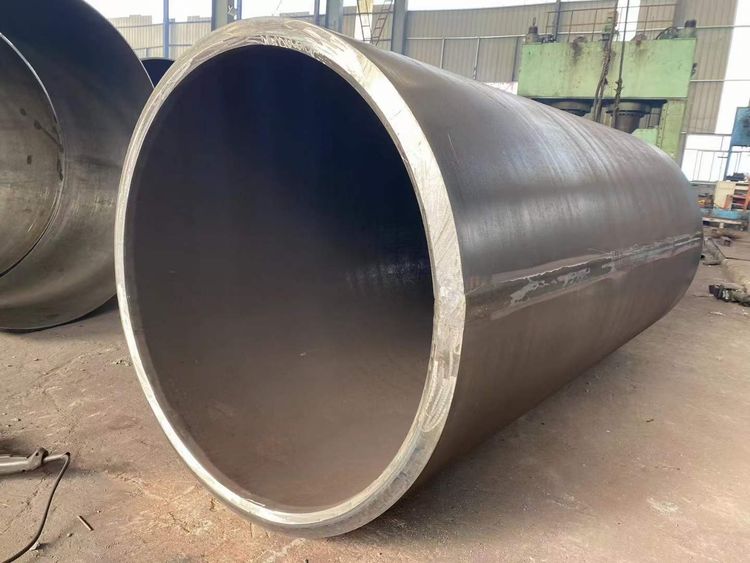

lSAW куха секция

Еквивалентна стомана на ядрото

Стандартен	Степен
DIN 17100	ST37-2
EN 10025-2	S235JR
GB/T 700	Q235B
ASTM A36/A36M	A36
JIS G3101	SS400

Сравнение на химичния състав

елемент	ST37-2 (DIN)	S235JR(EN)	Q235B(GB)	A36 (ASTM)	SS400(JIS)
C	По-малко или равно на 0,20	По-малко или равно на 0,20	0.12-0.20	По-малко или равно на 0,25	По-малко или равно на 0,25
Si	По-малко или равно на 0,35	По-малко или равно на 0,35	По-малко или равно на 0,30	По-малко или равно на 0,40	По-малко или равно на 0,35
Мн	По-малко или равно на 1,40	По-малко или равно на 1,40	0.30-0.70	0.26-1.03	0.30-1.60
P	По-малко или равно на 0,045	По-малко или равно на 0,045	По-малко или равно на 0,045	По-малко или равно на 0,040	По-малко или равно на 0,050
S	По-малко или равно на 0,045	По-малко или равно на 0,045	По-малко или равно на 0,045	По-малко или равно на 0,050	По-малко или равно на 0,050
Ал	По-голямо или равно на 0,02	По-голямо или равно на 0,02	-	-	-

Диапазонът на съдържание на манган в Q235B е по-тесен, докато горната граница на съдържанието на манган в A36 и SS400 е по-висока, което е по-полезно за подобряване на якостта;
ST37-2 и S235JR изрично изискват мъртва стомана с алуминиево деоксидиране, докато Q235B няма задължително изискване за съдържание на алуминий.

Сравнение на механичните свойства (дебелина по-малка или равна на 16 mm)

Изпълнение	ST37-2 (DIN)	S235JR(EN)	Q235B(GB)	A36 (ASTM)	SS400(JIS)
Якост на провлачване (Re)	По-голямо или равно на 235 MPa	По-голямо или равно на 235 MPa	По-голямо или равно на 235 MPa	По-голямо или равно на 250 MPa	По-голямо или равно на 245 MPa
Якост на опън (Rm)	340-470 MPa	340-470 MPa	375-500 MPa	400-550 MPa	400-510 MPa
Продължителност (A)	По-голямо или равно на 25%	По-голямо или равно на 25%	По-голямо или равно на 26%	По-голямо или равно на 21%	По-голямо или равно на 21%
Въздействие (KV)	По-голямо или равно на 27 J (20 градуса)	По-голямо или равно на 27 J (20 градуса)	По-голямо или равно на 27 J (20 градуса)	-	-
Твърдост по Бринел (HBW)	По-малко или равно на 120	По-малко или равно на 120	По-малко или равно на 137	По-малко или равно на 121	По-малко или равно на 131

Граница на провлачване: A36 и SS400 са малко по-високи от ST37-2/S235JR/Q235B, с малко по-висок капацитет на натоварване;
Удължение: Q235B, ST37-2 и S235JR имат по-добра пластичност, с превъзходно студено огъване и щамповане при формоване;
Енергия на удара: ASTM A36 и JIS SS400 нямат задължителни изисквания за енергия на удара при нормална температура, което ги прави неподходящи за приложения с ниска-температура или-устойчивост на удар.

Основни характеристики и предимства

Обща употреба иЗащо се използва

01.

общи употреби:

Област на строително инженерство: използва се за стоманени конструкции като фабрики, складове и спортни зали.

Област на механичното производство: Общи механични компоненти, тръбопроводи за транспортиране на течности и обработка на заготовки за части.

Общински и жилищен сектор: водоснабдяване и канализация, жилищни газови разклонения с ниско-налягане (изискващи анти{1}}корозионна обработка), временно водоснабдяване за строителни обекти.

02.

Защо се използва

Граница на провлачване По-голяма или равна на 235 MPa, якост на опън 340-470 MPa, напълно подходяща за общи условия при ниско налягане, нормална температура и не-корозивни среди, без да е необходимо да избирате по-скъпи високоякостни стоманени тръби.

Той може лесно да извършва студено огъване, разгъване, редуциране и щамповане и може да се обработва в тръби с различни форми (като квадратни и правоъгълни тръби, овални тръби), отговарящи на различни изисквания за структурен дизайн.

Устойчивостта на корозия на стоманените тръби ST37 е средна, но прости анти{1}}корозионни обработки като поцинковане, боядисване или пластмасово пръскане могат да отговорят на изискванията за употреба на открито за 5-10 години.
