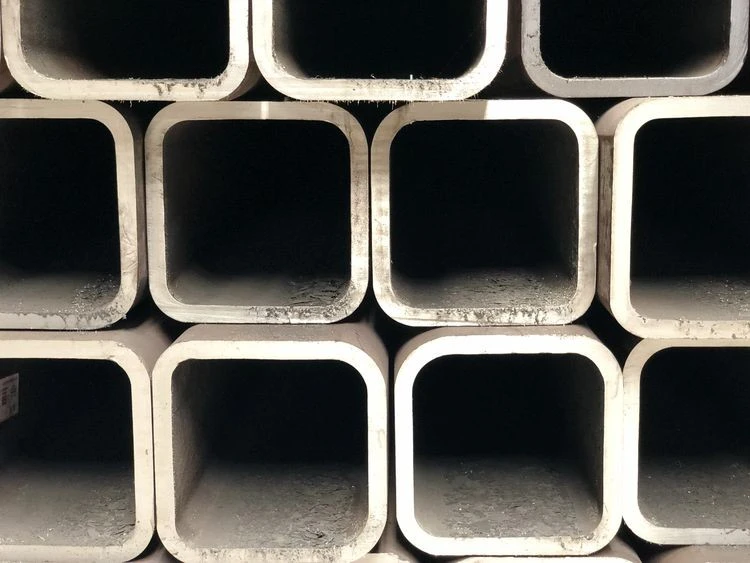

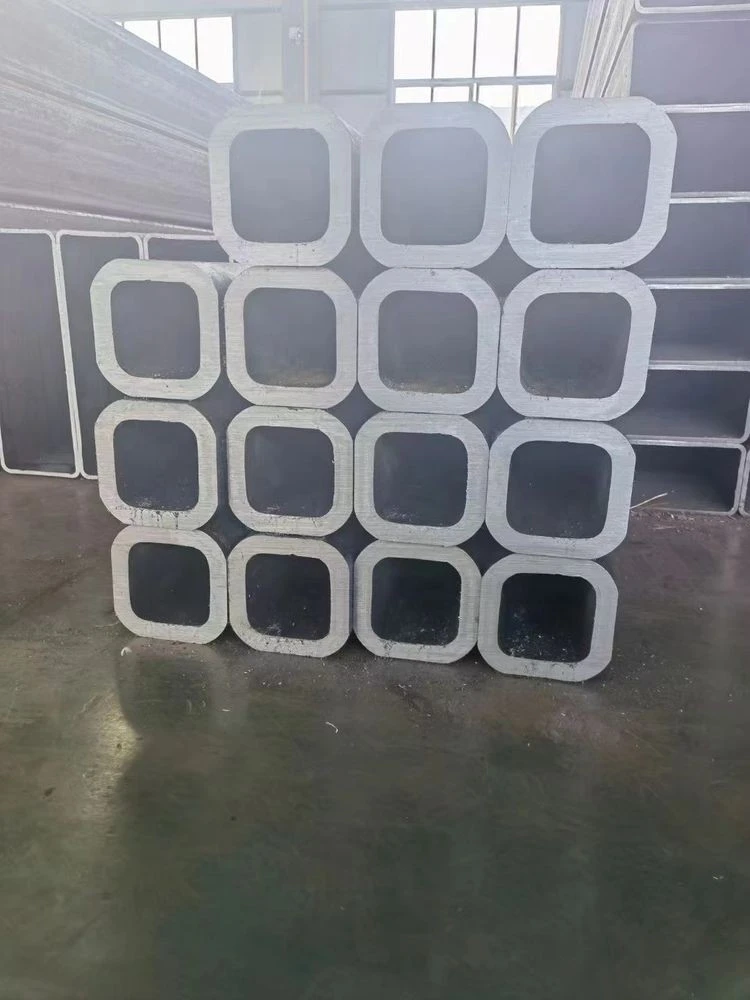

Структурни кухи профили

Структурни кухи профили (SHS)и правоъгълни кухи профили (RHS) са основни компоненти в съвременните строителни и инженерни проекти. Тези универсални стоманени профили се предлагат в различни размери и спецификации, което ги прави подходящи за широк спектър от приложения. В това изчерпателно ръководство ще изследваме света на SHS и RHS, задълбочавайки се в техните размери, приложения и ключови съображения за избор.

Какви са стандартните размери за SHS и RHS тръби?

Когато става въпрос за структурни кухи профили (SHS) и правоъгълни кухи профили (RHS), разбирането на стандартните размери е от решаващо значение за инженерите, архитектите и професионалистите в строителството. Тези стоманени профили се предлагат в широк диапазон от размери, за да отговарят на различни изисквания на проекта.

За SHS тръби, които имат квадратно напречно-сечение, обичайните размери обикновено варират от 20 mm x 20 mm до 1200 mm x 1200 mm. Дебелината на стената може да варира от 1,6 mm до 16 mm, в зависимост от конструктивните изисквания. Някои от най-често използваните SHS размери включват:

- 50 mm x 50 mm

- 75 mm x 75 mm

- 100 mm x 100 mm

- 150 mm x 150 mm

- 200 mm x 200 mm

- 250 mm x 250 mm

- 300 mm x 300 mm

- 350 mm x 350 mm

- 400 mm x 400 mm

- 450 mm x 450 mm

- 500 mm x 500 mm

- 750 mm x 750 mm

- 600 mm x 600 mm

- 800 mm x 800 mm

- 900 mm x 900 mm

- 1000 mm x 1000 mm

- 1200 mm x 1200 mm

Тръбите RHS, характеризиращи се с правоъгълното си напречно-сечение, предлагат дори повече гъвкавост по отношение на размерите. Стандартните размери за RHS могат да варират от 50 mm x 30 mm до 500 mm x 300 mm или по-големи. Дебелините на стените са подобни на тези на SHS, вариращи от 1,6 mm до 16 mm. Популярните RHS размери включват:

- 50 mm x 25 mm

- 75 mm x 50 mm

- 100 mm x 50 mm

- 150 mm x 100 mm

- 200 mm x 100 mm

- 300 mm x 200 mm

- 400 mm x 200 mm

- 500 mm x 300 mm

- 600 mm x 200 mm

- 600 mm x 300 mm

- 800 mm x 400 mm

- 800 mm x 500 mm

- 1000 mm x 500 mm

- 1200 mm x 1000 mm

- 1200 mm x 800 mm

Важно е да се отбележи, че тези размери не са изчерпателни и производителите могат да предложат персонализирани размери, за да отговорят на конкретни нужди на проекта. Изборът на размер зависи от различни фактори, включително изисквания-за носене, архитектурен дизайн и специфичното приложение на конструктивния елемент.

Когато избират подходящия размер за SHS или RHS тръби, инженерите трябва да вземат предвид няколко фактора:

1. Товароносим-капацитет: По-големите секции и по-дебелите стени обикновено осигуряват по-голяма якост и-носеща способност.

2. Дължина на обхвата: Необходимата дължина на конструктивния елемент влияе върху избора на размер.

3. Съображения за тегло: Балансирането на здравината с общото тегло на конструкцията е от решаващо значение за ефективния дизайн.

4. Естетически изисквания: В някои случаи видимият профил на секциите може да повлияе на избора на размер по архитектурни причини.

5. Връзки и фуги: Избраният размер трябва да е съвместим с планираните методи на свързване и други конструктивни елементи.

Разбирането на тези стандартни размери и техните приложения е от съществено значение за оптимизиране на структурния дизайн и осигуряване на дълготрайност и безопасност на строителните проекти. Винаги се консултирайте със съответните кодове и стандарти за проектиране, като AS/NZS 1163, когато определяте SHS и RHS тръби за вашия проект.

Как спецификацията на тръбата AS 1163 се прилага за SHS?

AS 1163, австралийският стандарт за кухи профили от конструкционна стомана, играе решаваща роля при определянето на спецификациите заAS 1163 Тръба SHS(квадратни кухи профили) и други структурни кухи профили. Този стандарт гарантира, че стоманените профили, използвани в строителни и инженерни проекти, отговарят на строги критерии за качество и ефективност.

Спецификацията AS 1163 обхваща няколко ключови аспекта на SHS тръбите:

1. Степени на материала:

AS 1163 определя различни степени на стомана, използвани за SHS, като най-често срещаните са C350 и C450. Тези степени показват минималната граница на провлачване на стоманата, като C350 има граница на провлачане от 350 MPa, а C450 има граница на провлачане 450 MPa. Изборът на клас зависи от специфичните структурни изисквания на проекта.

2. Производствен процес:

Стандартът уточнява, че SHS тръбите трябва да се произвеждат чрез електросъпротивително заваряване (ERW) или подобен одобрен процес. Това гарантира постоянство в качеството на заваръчния шев и цялостната структурна цялост на секциите.

3. Допуски на размерите:

AS 1163 определя строги допустими отклонения за размерите на SHS тръбите, включително:

Външни размери (ширина и дълбочина)

Дебелина на стената

Прямост

Правоъгълност на страните

Twist

Тези допуски гарантират, че SHS тръбите отговарят на необходимите спецификации и могат надеждно да се използват в структурни изчисления и проекти.

4. Повърхностно покритие и покрития:

Стандартът очертава изискванията за покритие на повърхността, включително приемливи нива на повърхностни несъвършенства. Той също така предоставя насоки за защитни покрития, като галванизация, които могат да се прилагат за повишаване на устойчивостта на корозия.

5. Механични свойства:

AS 1163 определя изискваните механични свойства наAS 1163 Тръба SHS, включително:

Якост на опън

Граница на провлачване

Удължение

Ударна якост (за определени степени и дебелини)

Тези свойства са от решаващо значение, за да се гарантира, че SHS тръбите могат да издържат на очакваните натоварвания и условия на околната среда при предвидените приложения.

6. Тестване и инспекция:

Стандартът налага различни тестове и процедури за инспекция за проверка на съответствието с определените изисквания. Те могат да включват:

Изпитвания на опън

Тестове за сплескване

Визуални проверки

Без{0}}тест на заваръчни шевове

7. Маркировка и документация:

AS 1163 изисква SHS тръбите да бъдат маркирани със специфична информация, включително името или търговската марка на производителя, марката стомана и стандартното обозначение. Това гарантира проследимост и помага да се провери дали на -сайта се използват правилните материали.
